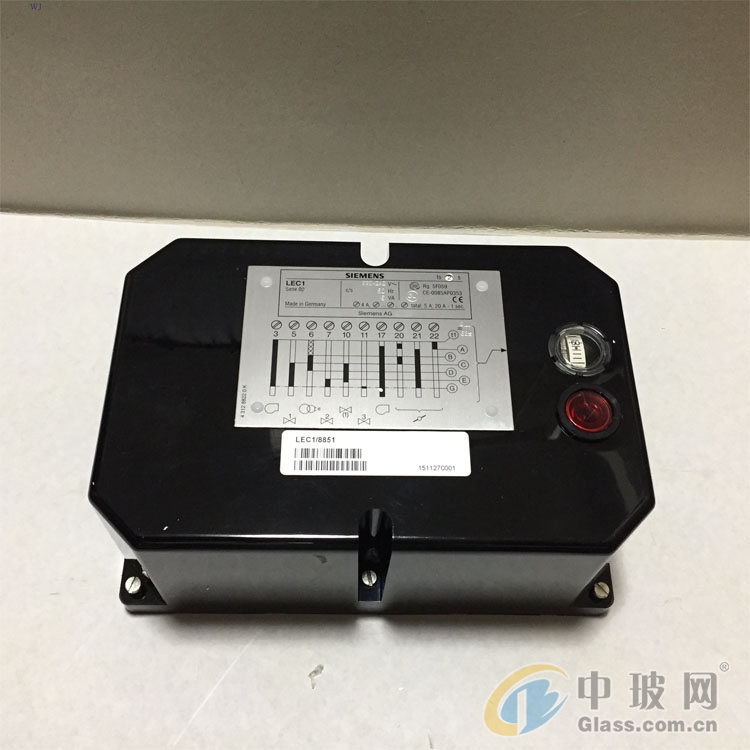

LEC1/8851,LEC1/8867西門子控制器 型號 主電壓 Hz t1(s) TSA(s) t9(s) LEC1/8851 AC220-240V 50 60 2 2 LEC1/8853 AC220-240V 50 30 2 2 LEC1/8866 AC100-110V 50 30 2 2 LEC1/8867 AC100-110V 60 30 2 2 LEC1/8868 AC220-240V 60 30 2 2 LEC1/8892 AC220-240V 50 60 5 5 LEC1.1/8854 AC220-240V 50 17 2 2 LEC1/9500 AC230V 60 60 4.5 4.5 LEC1/9501 AC100-110V 50 60 4.5 4.5 LEC1/9502 AC100-110V 60 60 4.5 4.5 LEC1/9503 AC230V 50 60 4.5 4.5 主電壓 AC220V -15%...AC240V 10% AC100V -15%...AC110V 10% 主頻率 50...60Hz ±6% 外部絲 10A 內部絲 T6.3H250V to IEC 127 功率 -啟動 8VA -運行 5VA 重量 2000g 保護等級 IP40 安裝注意事項： 控制器單元和其他電纜必須與高壓點火電纜分開安裝。 不要混淆相線和中線。 安裝開關、絲、接地等等，都要遵守當地的規則。 必須確認不超過接線柱所能允許的電流量。 不得將主電源接到燃燒控制器的輸出端子。 電源處用一個all-plar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。 用一個公制螺和放松墊圈保護底盤下的接地套管。 在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不能可靠啟動。 為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。 中性導線和接線柱2之間的連接是在控制單元底部事先連線。 技術參數： 工作電壓 220 / 240 V(-15 10%) 50 Hz (±5%) 保險絲熔斷 10 A 瞬間電流或 6 A 持續電流 耗電量 15 VA 靈敏度 1 μA 離子探針工作小電流 1.5 μA 游離火光敏感度0.4 μA 離子探針絕緣等級 探針對地 大于50 MΩ電阻 偏離電容 探針對地 低于1000 pF 導線長長度<3>防護等級 IP 40 重量包括底座 190 g 安裝位置任意位置 允許的工作環境溫度 -20° C 到 60°C 標準和認證EN 298 和 EN 230 符合標準EN 298 FTLLXN
